Arduino IDE (Intergrated Development Environment) adalah software open source yang dikembangkan oleh Arduino untuk memrogram Arduino.  Arduino IDE ini dapat di-download di situs resmi Arduino

Arduino IDE ini berguna sebagai text editor  untuk membuat,  mengedit, dan juga mevalidasi kode program. bisa juga digunakan untuk meng-upload ke board Arduino.  Kode program yang digunakan pada Arduino disebut dengan istilah Arduino “sketch”  atau disebut juga source code arduino, dengan ekstensi file source code .ino

Instal ESP8266 ke Arduino IDE. ESP8266 Add-on dan Board Installation | by  Muhammad Yunus | Medium

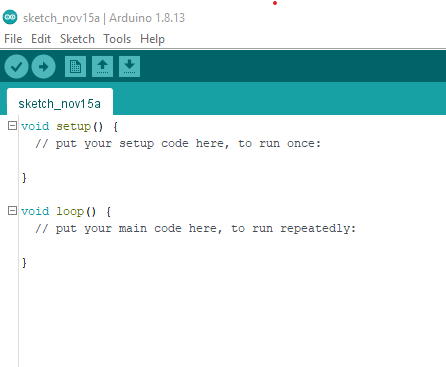

Gambar 1. Lembar Kerja Arduino IDE

Bagian-bagian Arduino IDE

Editor Programming pada umumnya memiliki fitur untuk cut / paste dan untuk find / replace teks, demikian juga pada Arduino IDE. Pada bagian keterangan aplikasi memberikan pesan balik saat menyimpan dan mengekspor serta sebagai tempat menampilkan kesalahan. Konsol log menampilkan teks log dari aktifitas Arduino IDE, termasuk pesan kesalahan yang lengkap dan informasi lainnya. Pojok kanan bawah menampilkan port serial yang di gunakan. Tombol toolbar terdapat ikon tombol pintas untuk memverifikasi dan meng-upload program, membuat, membuka, dan menyimpan sketch, dan membuka monitor serial.




Gambar 2. Bagian Bagian Arduino IDE

Berikut ini adalah keterangan dari bagian bagian Arduino IDE :

Verify pada versi sebelumnya dikenal dengan istilah Compile. Sebelum aplikasi di-upload ke board Arduino, biasakan untuk memverifikasi terlebih dahulu sketch yang dibuat. Jika ada kesalahan pada sketch, nanti akan muncul error. Proses Verify / Compile mengubah sketch ke binary code untuk di-upload ke mikrokontroller.

Upload tombol ini berfungsi untuk mengupload sketch ke board Arduino. Walaupun kita tidak mengklik tombol verify, maka sketch akan di-compile, kemudian langsung diupload ke board. Berbeda dengan tombol verify yang hanya berfungsi untuk memverifikasi source code saja.

New Sketch Membuka window dan membuat sketch baru.

Open Sketch Membuka sketch yang sudah pernah dibuat. Sketch yang dibuat dengan IDE Arduino akan disimpan dengan ekstensi file .ino

Save Sketch menyimpan sketch, tapi tidak disertai dengan mengkompile.

Serial Monitor Membuka interface untuk komunikasi serial, nanti akan kita diskusikan lebih lanjut pada bagian selanjutnya.

Keterangan Aplikasi pesan-pesan yang dilakukan aplikasi akan muncul di sini, misal Compiling dan Done Uploading ketika kita mengcompile dan mengupload sketch ke board Arduino

Konsol log Pesan-pesan yang dikerjakan aplikasi dan pesan-pesan tentang sketch akan muncul pada bagian ini. Misal, ketika aplikasi mengcompile atau ketika ada kesalahan pada sketch yang kita buat, maka informasi error dan baris akan diinformasikan di bagian ini.

Baris Sketch bagian ini akan menunjukkan posisi baris kursor yang sedang aktif pada sketch.

Informasi Board dan Port Bagian ini menginformasikan port yang dipakai oleh board Arduino.

Selain toolbar diatas, terdapat beberapa fungsi yang bisa kita gunakan di dalam menu bar antara lain :

File

Newberfungsi untuk membuat membuat sketch baru dengan bare minimum yang terdiri void setup() dan void loop().

Openberfungsi membuka sketch yang pernah dibuat di dalam drive.

Open Recentmerupakan menu yang berfungsi mempersingkat waktu pembukaan file atau sketch yang baru-baru ini sudah dibuat.

Sketchbookberfungsi menunjukan hirarki sketch yang kamu buat termasuk struktur foldernya.

Exampleberisi contoh-contoh pemrograman yang disediakan pengembang Arduino, sehingga kamu dapat mempelajari program-program dari contoh yang diberikan.

Closeberfungsi menutup jendela Arduino IDE dan menghentikan aplikasi.

Saveberfungsi menyimpan sketch yang dibuat atau perubahan yang dilakukan pada sketch

Save as…berfungsi menyimpan sketch yang sedang dikerjakan atau sketch yang sudah disimpan dengan nama yang berbeda.

Page Setupberfungsi mengatur tampilan page pada proses pencetakan.

Printberfungsi mengirimkan file sketch ke mesin cetak untuk dicetak.

Preferencesdisini kam dapat merubah tampilan interface IDE Arduino.

Quitberfungsi menutup semua jendela Arduino IDE. Sketch yang masih terbuka pada saat tombol Quit ditekan, secara otomatis akan terbuka pada saat Arduino IDE dijalankan.

Edit

Undo/Redo, berfungsi untuk mengembalikan perubahan yang sudah dilakukan pada Sketch beberapa langkah mundur dengan Undo atau maju dengan Redo.

Cut, berfungsi untuk meremove teks yang terpilih pada editor dan menempatkan teks tersebut pada clipboard.

Copy, berfungsi menduplikasi teks yang terpilih kedalam editor dan menempatkan teks tersebut pada clipboard.

Copy for Forum, berfungsi melakukan copy kode dari editor dan melakukan formating agar sesuai untuk ditampilkan dalam forum, sehingga kode tersebut bisa digunakan sebagai bahan diskusi dalam forum.

Copy as HTML, berfungsi menduplikasi teks yang terpilih kedalam editor dan menempatkan teks tersebut pada clipboard dalam bentuk atau format HTML. Biasanya ini digunakan agar code dapat diembededdkan pada halaman web.

Paste, berfungsi menyalin data yang terdapat pada clipboard, kedalam editor.

Select All, berfungsi untk melakukan pemilihan teks atau kode dalam halaman editor.

Comment/Uncomment, berfungsi memberikan atau menghilangkan tanda // pada kode atau teks, dimana tanda tersebut menjadikan suatu baris kode sebagai komen dan tidak disertakan pada tahap kompilasi.

Increase/Decrease Indent, berfunsgi untuk mengurangi atau menambahkan indetntasi pada baris kode tertentu. Indentasi adalah “tab”.

Find, berfungsi memanggil jendela window find and replace, dimana kamu dapat menggunakannya untuk menemukan variabel atau kata tertentu dalam program atau menemukan serta menggantikan kata tersebut dengan kata lain.

Find Next, berfungsi menemukan kata setelahnya dari kata pertama yang berhasil ditemukan.

Find Previousberfungsi menemukan kata sebelumnya dari kata pertama yang berhasil ditemukan.

Sketch

Verify/Compile, berfungsi untuk mengecek apakah sketch yang kamu buat ada kekeliruan dari segi sintaks atau tidak. Jika tidak ada kesalahan, maka sintaks yang kamu buat akan dikompile kedalam bahasa mesin.

Upload, berfunsi mengirimkan program yang sudah dikompilasi ke Arduino Board.

Uplad Using Programmer, menu ini berfungsi untuk menuliskan bootloader kedalam IC Mikrokontroler Arduino. Pada kasus ini kamu membutuhkan perangkat tambahan seperti USBAsp untuk menjembatani penulisan program bootloader ke IC Mikrokontroler.

Export Compiled Binaryberfungsi untuk menyimpan file dengan ekstensi .hex, dimana file ini dapat disimpan sebagai arsip untuk di upload ke board lain menggunakan tools yang berbeda.

Show Sketch Folderberfungsi membuka folder sketch yang saat ini dikerjakan.

Include Library, berfunsi menambahkan library/pustaka kedalam sketch yang dibuat dengan menyertakan sintaks #include di awal kode. Selain itu kamu juga bisa menambahkan library eksternal dari file .zip kedalam Arduino IDE.

Add File…, berfungsi untuk menambahkan file kedalam sketch arduino (file akan dikopikan dari drive asal). File akan muncul sebagai tab baru dalam jendela sketch.

Tools

Auto Formatberfungsi melakukan pengatran format kode pada jendela editor

Archive Sketchberfungsi menyimpan sketch kedalam file .zip

Fix Encoding & Reload, berfungsi memperbaiki kemungkinan perbedaan antara pengkodean peta karakter editor danpeta karakter sistem operasi yang lain.

Serial Monitor, berungsi membuka jendela serial monitor untuk melihat pertukaran data.

Board, berfungsi memilih dan melakukan konfigurasi board yang digunakan.

Port, memilih port sebbagai kanal komunikasi antara software dengan hardware.

Programmermenu ini digunakan ketika kamu hendak melakukan pemrograman chip mikrokontroller tanpa menggunakan koneksi Onboard USB-Serial. Biasanya digunakan pada proses burning bootloader.

Burn Bootloader, mengizinkan kamu untuk mengkopikan program bootloader kedalam IC mikrokontroler

Help

Disini kamu bisa mendapatkan bantuan terhadap kegalauanmu mengenai pemrograman. Menu help berisikan file-file dokumentasi yang berkaitan dengan masalah yang sering muncul, serta penyelesaiannya. Selain itu pada menu help juga diberikan link untuk menuju Arduino Forum guna menanyakan serta mendiskusikan berbagai masalah yang ditemukan.

Serial Monitor

Serial monitor merupakan suatu jendela yang menunjukan data yang dipertukaran antara arduino dan komputer selama beroperasi, sehingga kamu bisa menggunakan serial monitor ini untuk menampilkan nilai hasil operasi atau pesan debugging. Selain melihat data, kamu juga bisa mengirimkan data ke Arduino melalui serial monitor ini, caranya dengan memasukkan data pada text box dan menekan tombol send untuk mengirimkan data. Hal penting yang harus kamu perhatikan adalah menyamakan baudrate antara serial monitor dengan Arduino board. Untuk menggunakan kemampuan komunikasi serial ini, pada Arduino, di bagian fungsi void setup(), diawali dengan instruksi Serial.begin diikuti dengan nilai baudrate.
