Sensor SHT11

Sensor SHT11

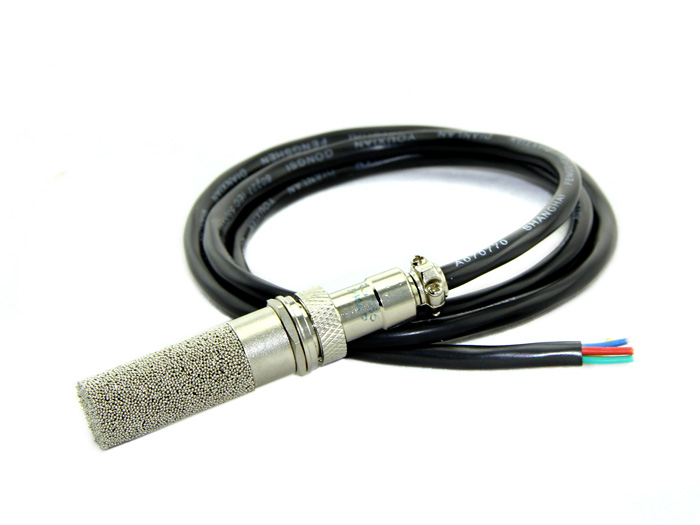

SHT1x dari Sensirion(www.sensirion.com) hadir dalam bentuk sederhana di proses dalam hal pengukuran suhu dan kelembaban yang persisi. Dengan menggunakan komunikasi serial two-wire dapat mengukur suhu dan kelembaban secara bersamaan dalam waktu, respon dan akurasi yang sangat baik.


Parallax telah menyederhanakan sensor SHT11 dengan memasang modul DIP 8-Pin yang mudah digunakan. Modul ini mencakup data-line pull-up dan series limiter sehingga memungkinkan untuk terhubung langsung ke BASIC atau Javelin Stamp.

Fitur

-Temperature range: -40 °F (-40 °C) to +254.9 °F (+123.8 °C)

-Accuracy: +/- 0.5 °C @ 25 °C

-Humidity range: 0 to 100% RH

-Absolute RH accuracy: +/- 3.5% RH

-Low power consumption (typically 30 µW)

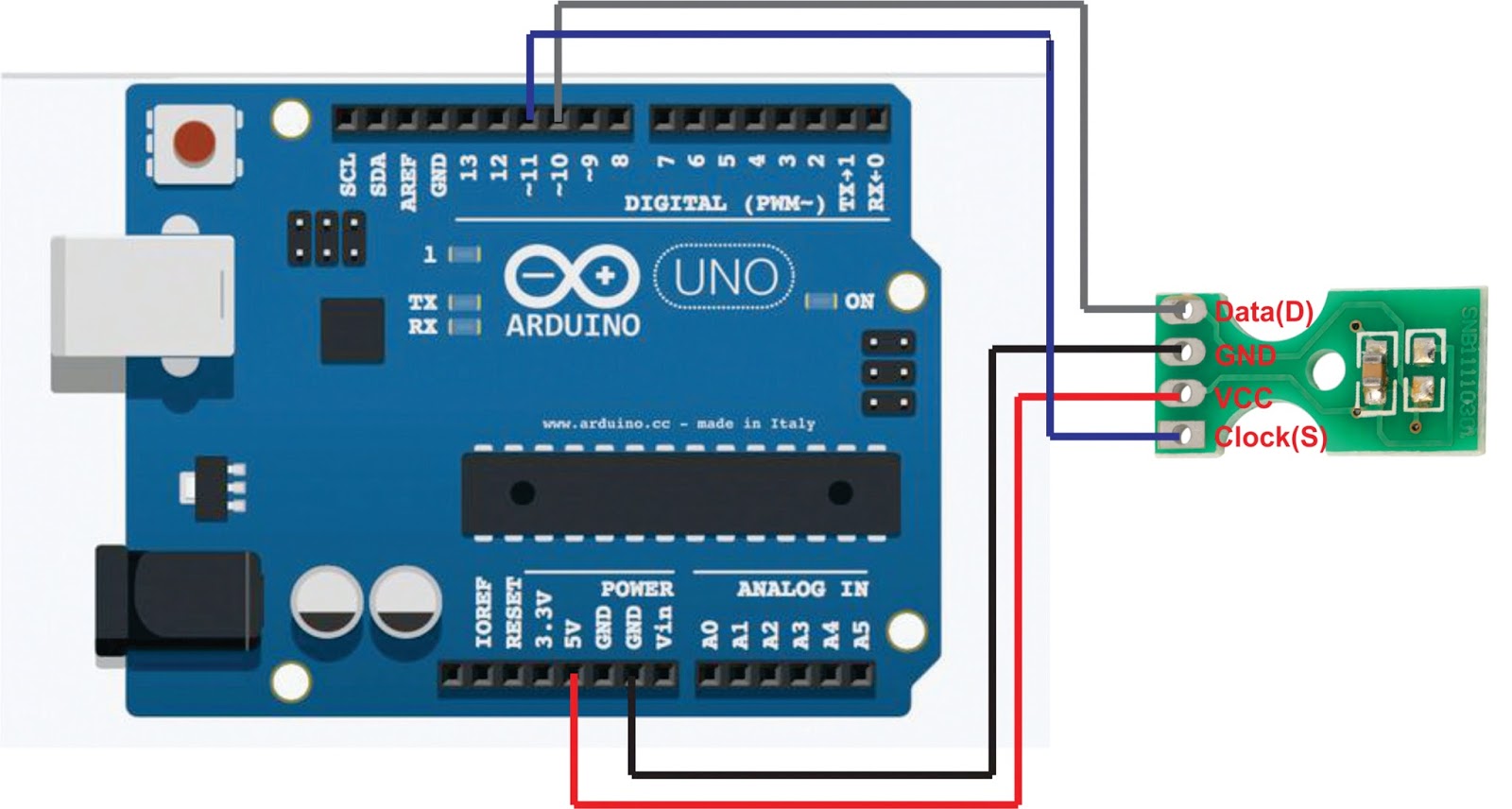

Koneksi

SHT11 diakses dengan lebih dari dua I/O pin. Ditambah dengan 4.7 kΩ pull-down resistor pada pin clock merupakan opsi yang dibutuhkan jika sensor mengalami penguncian.


Penggunaan

Menggunakan Arduino


Library SHT11 https://github.com/practicalarduino/SHT1x

Library yang dipakai sebagai objek metode yang disediakan untuk membaca kelembaban dan suhu relatif. Program di bawah merupakan contoh sederhana program arduino pengecekan suhu dan kelembaban:

#include <SHT1x.h> // Specify data and clock connections and instantiate SHT1x object

#define dataPin  10

#define clockPin 11

SHT1x sht1x(dataPin, clockPin);

void setup()

{

   Serial.begin(38400); // Open serial connection to report values to host

   Serial.println("Starting up");

}

void loop()

{

  float temp_c;

  float temp_f;

  float humidity;

  // Read values from the sensor

  temp_c = sht1x.readTemperatureC();

  temp_f = sht1x.readTemperatureF();

  humidity = sht1x.readHumidity();

  // Print the values to the serial port

  Serial.print("Temperature: ");

  Serial.print(temp_c, DEC);

  Serial.print("C / ");

  Serial.print(temp_f, DEC);

  Serial.print("F. Humidity: ");

  Serial.print(humidity);

  Serial.println("%");

  delay(2000);

}
